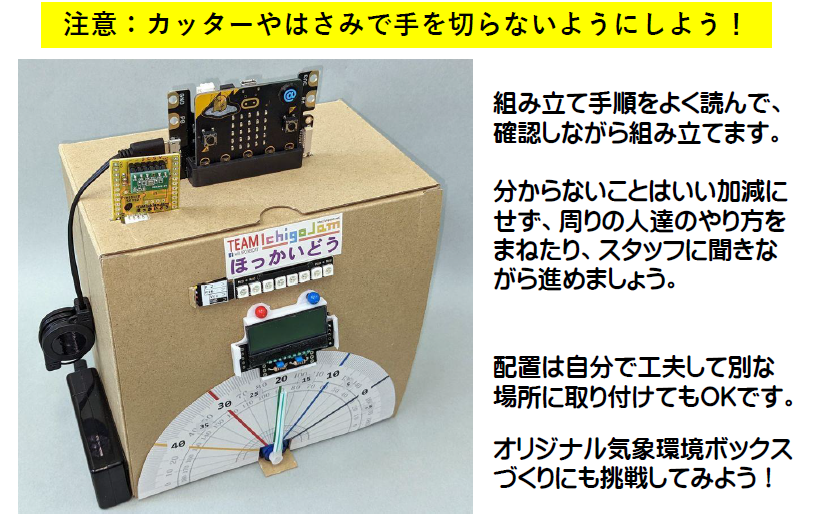

気象観測ボックスの製作

「お天気BOXづくり」講座で使用する、気象観測ボックスの組み立て方です

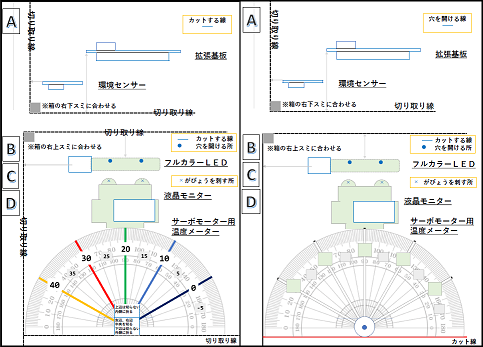

型紙

こちらから型紙PDFをダウンロードできます

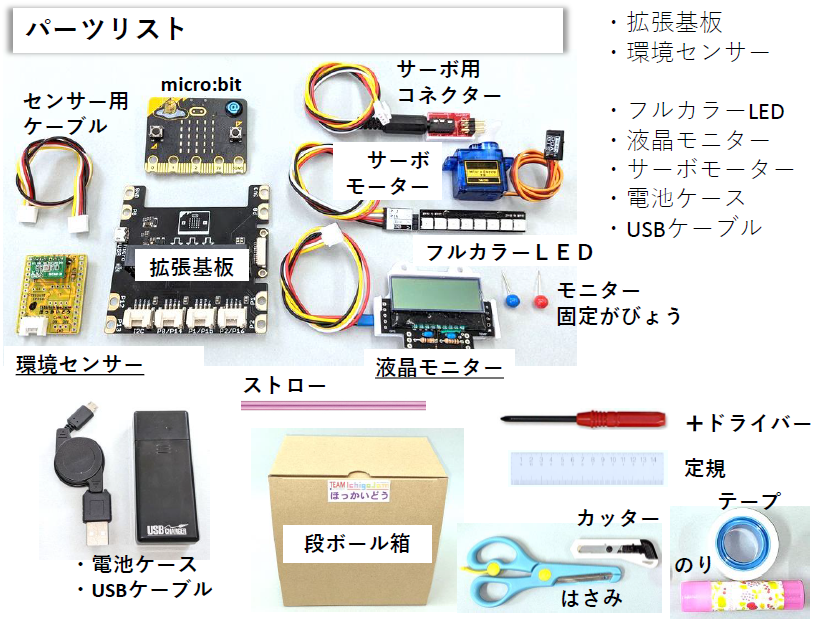

パーツリストにある部品の入手先

・micro:bit V2.2
https://www.switch-science.com/collections/マイコンボード/products/7952

・拡張基板(micro:bit用GROVEシールド v2.0)
https://www.switch-science.com/collections/micro-bit/products/5434
※I2Cコネクタ部品(1個)のはんだ付けが必要です
https://akizukidenshi.com/catalog/g/gC-15514/

・環境センサー(温湿度・気圧センサモジュールキット)
https://akizukidenshi.com/catalog/g/gK-09421/

・液晶モニター(LCDモジュール 16×2行 AQM1602Y-RN-GBW)
https://akizukidenshi.com/catalog/g/gP-11916/
※別途変換基板とケーブル接続の制作が必要です。
https://akizukidenshi.com/catalog/g/gK-06795/

・フルカラーLED(WS2812 5050)
https://www.amazon.co.jp/dp/B08H173QJQ/

・サーボモーター(SG-90)
https://akizukidenshi.com/catalog/g/gM-08761/

・GROVEケーブル
※一部部品の接続にははんだ加工が必要です。
https://www.switch-science.com/products/798

・電池ケース&USB-Bケーブル


この教材は「Creative Commons — CC BY-SA 4.0」の下に提供されています。

NPO法人NEXTDAY with TEAM IchigoJam ほっかいどう
